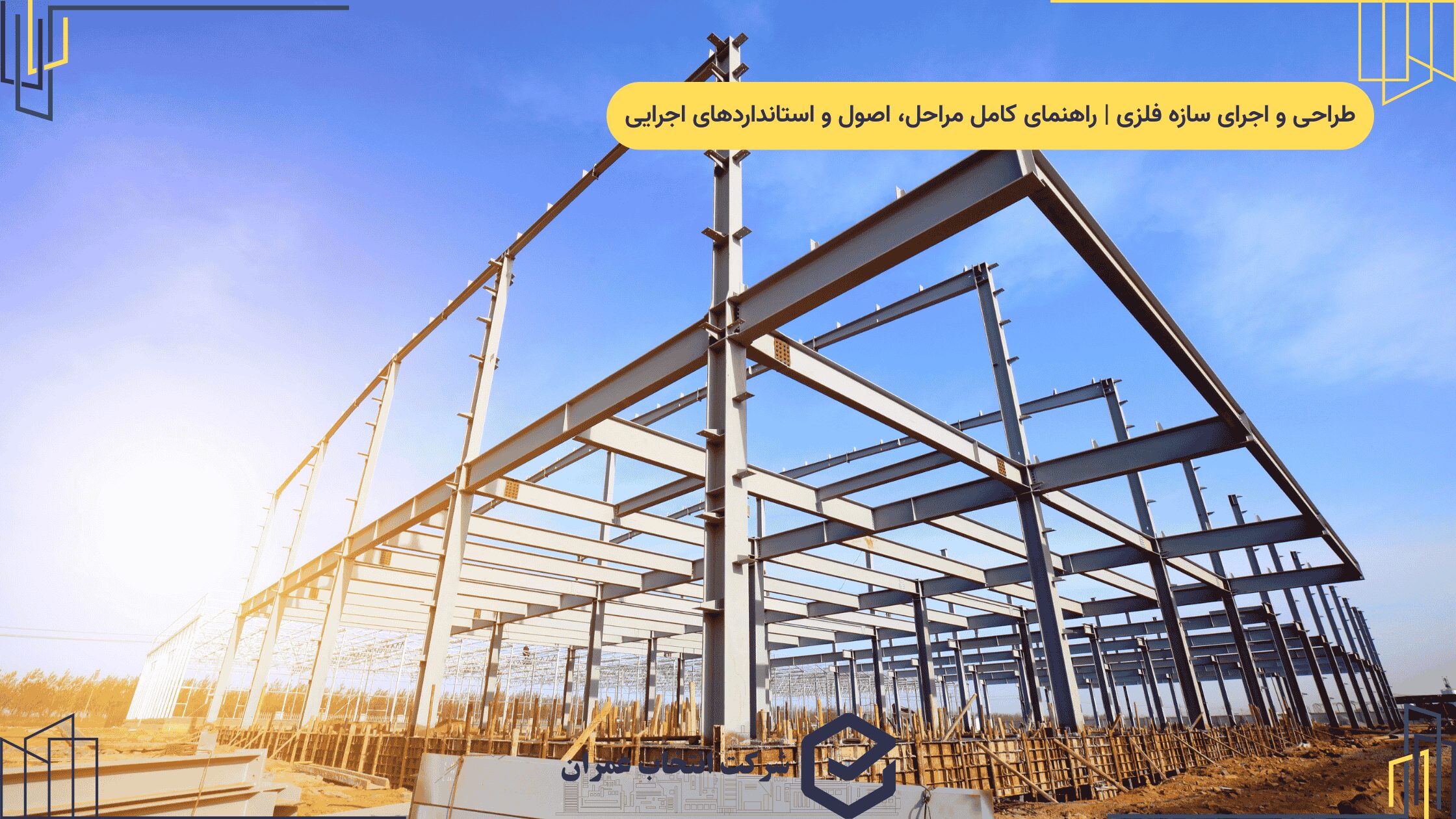

در دنیای امروز که سرعت اجرا، دقت مهندسی و استحکام سازه‌ها از اهمیت بالایی برخوردارند، سازه‌های فلزی به‌عنوان یکی از پرکاربردترین روش‌های ساخت در پروژه‌های مسکونی، صنعتی و تجاری مطرح هستند. طراحی دقیق و اجرای اصولی این نوع سازه‌ها نه‌تنها باعث افزایش دوام ساختمان می‌شود، بلکه نقش بسزایی در ایمنی، کاهش هزینه‌های نگهداری و بهینه‌سازی زمان پروژه دارد.
در این مقاله، به‌صورت گام‌به‌گام و تخصصی به موضوع طراحی و اجرای سازه فلزی می‌پردازیم؛ از بررسی اولیه و طراحی سازه گرفته تا مراحل ساخت، نصب، اتصالات و رعایت استانداردهای فنی و ایمنی. اگر شما هم در حال برنامه‌ریزی برای اجرای سازه‌ای فلزی هستید یا می‌خواهید اطلاعات فنی و اجرایی خود را ارتقا دهید، این راهنما برای شماست.
اصول طراحی سازه فلزی و فاکتورهای مؤثر
طراحی سازه‌های فلزی فراتر از ترسیم نقشه است؛ این فرآیند نیازمند شناخت دقیق نیاز پروژه، ویژگی‌های مصالح فلزی، استانداردهای بارگذاری، و شرایط محیطی محل اجرا است. رعایت اصول طراحی، پایه‌ای برای اجرای دقیق، ایمن و اقتصادی یک سازه فلزی است.
۱. تحلیل بارهای وارد بر سازه
مرده (Dead Load): شامل وزن خود سازه، سقف‌ها، دیوارها و عناصر ثابت
زنده (Live Load): شامل وزن افراد، تجهیزات، وسایل و شرایط بهره‌برداری
باد و زلزله: بر اساس موقعیت جغرافیایی و ضوابط آیین‌نامه 2800 ایران
ترک‌های حرارتی و تغییرات رطوبت: به‌ویژه در سازه‌های صنعتی و مناطق مرطوب
۲. انتخاب نوع سیستم سازه‌ای
قاب صلب: پرکاربرد در ساختمان‌های چند طبقه و صنعتی
خرپایی: مناسب دهانه‌های بزرگ مانند سوله‌ها، سالن‌ها و نمایشگاه‌ها
قابی با مهاربند: ترکیبی از قاب و اعضای مورب برای کنترل تغییر شکل و نیروها
انتخاب سیستم بسته به بارگذاری، شکل پلان، کاربری و بودجه پروژه انجام می‌شود.
۳. تعیین نوع پروفیل و مقطع فولادی
تیرآهن IPE یا H، ناودانی، قوطی، نبشی، ورق فولادی و…
انتخاب ابعاد و نوع مقطع با توجه به ملاحظات باربری، اتصالات و وزن نهایی سازه
استفاده از نرم‌افزارهایی مثل ETABS و SAP2000 برای تحلیل سازه
۴. رعایت آیین‌نامه‌ها و استانداردها
آیین‌نامه ملی ساختمان مبحث 10 (طرح و اجرای سازه‌های فلزی)
استاندارد AISC و AWS برای اتصالات جوشی و پیچ و مهره‌ای
بررسی مقاومت مصالح، شرایط ساخت، و الزامات ایمنی در حین طراحی
مراحل اجرایی ساخت و نصب سازه فلزی
پس از نهایی شدن طراحی سازه و تأیید نقشه‌ها، فرآیند اجرای سازه فلزی آغاز می‌شود. این مرحله نیازمند دقت بالا، رعایت استانداردهای جوشکاری و اتصالات، و مدیریت هماهنگ بین تیم‌های کارگاهی، مهندسی و نظارتی است.
۱. آماده‌سازی مصالح و تجهیزات
خرید مصالح فلزی مطابق با نقشه‌ها و مشخصات فنی
بررسی کیفیت فولاد، ابعاد، ضخامت، گرید و وجود هرگونه خوردگی
دپوی مصالح در شرایط استاندارد برای جلوگیری از زنگ‌زدگی و تاب‌برداشتن
۲. برش، سوراخ‌کاری و مونتاژ اولیه
برش پروفیل‌ها طبق نقشه‌های شاپ در کارگاه یا کارخانه
سوراخ‌کاری دقیق برای نصب پیچ و مهره یا جوش
آماده‌سازی اعضای اصلی مانند ستون، تیر، بادبند و اتصالات با رعایت تلرانس‌های ابعادی
۳. جوشکاری و نصب اتصالات
اجرای جوش با دستگاه‌های مناسب و رعایت دستورالعمل AWS
استفاده از الکترودهای استاندارد و کنترل کیفیت جوش (بصری یا تست غیرمخرب)
در صورت اتصال پیچ و مهره‌ای، استفاده از گشتاور مناسب و پیچ‌های مقاوم
۴. حمل به محل پروژه و نصب نهایی
بارگیری با دقت بالا برای جلوگیری از تاب‌خوردگی یا آسیب به قطعات
نصب ستون‌ها با جرثقیل و تراز کردن دقیق آن‌ها
نصب تیرها، مهاربندها و دیگر اعضا طبق برنامه فازبندی نصب
۵. کنترل‌های نهایی و تست‌های ایمنی
کنترل تراز بودن سازه، استحکام اتصالات و تطابق با نقشه‌ها
اجرای تست جوش، تست پیچ، و تست‌های بار در پروژه‌های خاص
ارائه گزارش‌های نهایی برای تأیید مهندس ناظر و صدور مجوز ادامه کار
استانداردهای اجرایی و الزامات ایمنی در اجرای سازه‌های فلزی
اجرای سازه فلزی بدون رعایت اصول فنی و ایمنی می‌تواند منجر به بروز خسارات جانی، مالی و ساختاری شود. به همین دلیل، رعایت دقیق آیین‌نامه‌ها و استانداردهای ملی و بین‌المللی، به‌ویژه در جوشکاری، نصب و بهره‌برداری از اهمیت بالایی برخوردار است.
۱. رعایت استانداردهای فنی و ساختمانی
مبحث دهم مقررات ملی ساختمان در مورد طراحی و اجرای سازه‌های فلزی
استاندارد AISC برای طراحی مقاطع و اتصالات
استاندارد AWS D1.1 برای کنترل کیفیت جوشکاری
استفاده از دفترچه محاسبات معتبر همراه با نقشه‌های اجرایی دقیق (شاپ دراوینگ)
۲. ایمنی در زمان جوشکاری و نصب
استفاده از تجهیزات حفاظت فردی (دستکش، ماسک، لباس ضدحریق و کفش ایمنی)
استفاده از تهویه مناسب در محل جوشکاری برای جلوگیری از تجمع گازهای سمی
اتصال سیستم ارتینگ به تجهیزات برای جلوگیری از برق‌گرفتگی
آموزش اپراتورها و جوشکاران از نظر ایمنی و کار با دستگاه‌های برش و جوش
۳. کنترل کیفیت مصالح و اجرا
بازرسی چشمی و ابزاری از مصالح ورودی، مانند بررسی زنگ‌زدگی یا تابیدگی مقاطع
تست‌های غیر مخرب (NDT) مانند تست التراسونیک، مغناطیسی یا مایع نافذ برای جوش‌ها
تست پیچ و مهره‌ها با گشتاورسنج و بررسی شل نبودن اتصالات
کنترل ابعادی اعضا، بررسی عمود بودن ستون‌ها و سطح تراز تیرها
۴. اسناد و مستندات فنی
مستندسازی تمام مراحل اجرا، از برش تا نصب و تست
تهیه صورت‌جلسات اجرایی و تأیید مهندس ناظر
نگهداری مدارک فنی برای مراحل بعدی پروژه یا در صورت بروز مشکل
سوالات متداول درباره طراحی و اجرای سازه فلزی
۱. سازه فلزی بهتر است یا بتنی؟
پاسخ به این سؤال بستگی به شرایط پروژه دارد. سازه فلزی در مقایسه با بتنی، سرعت اجرای بالاتری دارد، سبک‌تر است و قابلیت دمونتاژ دارد. اما در مناطقی با رطوبت بالا یا شرایط خورنده، اجرای مناسب با رعایت پوشش ضدزنگ الزامی است.
۲. چقدر زمان برای اجرای یک سازه فلزی نیاز است؟
مدت زمان اجرا به متراژ، تعداد طبقات، پیچیدگی پروژه و وضعیت آب‌وهوایی بستگی دارد. اما به‌طور متوسط، اجرای اسکلت فلزی ساختمان‌های متوسط بین ۳۰ تا ۶۰ روز زمان می‌برد.
۳. برای اتصالات از جوش استفاده کنیم یا پیچ و مهره؟
هر دو روش مزایا و معایب خاص خود را دارند. جوشکاری در محل اجرا سریع‌تر اما وابسته به مهارت نیروی انسانی و شرایط آب‌وهواست. در مقابل، اتصالات پیچ و مهره‌ای امکان کنترل کیفیت بهتر و سرعت نصب بالاتر را فراهم می‌کند.
۴. چه عواملی روی هزینه سازه فلزی تأثیر می‌گذارند؟
قیمت روز آهن و فولاد
نوع مقطع و ضخامت پروفیل‌ها
نوع اتصالات (پیچ و مهره‌ای یا جوشی)
دستمزد اجرا و هزینه حمل
نیاز به ضدزنگ یا رنگ‌آمیزی
۵. آیا می‌توان سازه فلزی را در چند مرحله اجرا کرد؟
بله، در پروژه‌های بزرگ‌تر معمولاً اجرای سازه به‌صورت فازبندی انجام می‌شود. در این روش، ستون‌ها و تیرهای هر طبقه به‌صورت مستقل اجرا و کنترل کیفی می‌شوند.
۶. عمر مفید سازه فلزی چقدر است؟
در صورت اجرای صحیح، استفاده از رنگ یا پوشش ضدزنگ و نگهداری مناسب، عمر مفید سازه فلزی می‌تواند بیش از ۵۰ سال باشد.
۷. آیا امکان توسعه یا طبقه‌افزایی روی سازه فلزی وجود دارد؟
بله، یکی از مزایای سازه‌های فلزی همین قابلیت توسعه‌پذیری است. به شرط بررسی ظرفیت باربری ستون‌ها و فونداسیون، می‌توان طبقات جدید به سازه اضافه کرد.
سخن پایانی | با انتخاب عمران، سازه‌ای امن و ماندگار بسازید
طراحی و اجرای سازه فلزی، فرآیندی حساس و تخصصی است که نیازمند دانش مهندسی، تجربه اجرایی و رعایت دقیق استانداردهاست. همان‌طور که در این مقاله دیدیم، موفقیت در این مسیر تنها با درک درست از بارهای وارده، انتخاب سیستم سازه‌ای مناسب، کنترل کیفیت مصالح، و رعایت الزامات ایمنی ممکن است.
اگر به‌دنبال اجرای یک سازه فلزی ایمن، بادوام و اقتصادی هستید، همکاری با تیمی متخصص می‌تواند در کاهش هزینه‌ها، جلوگیری از دوباره‌کاری‌ها و ارتقای کیفیت نهایی پروژه نقش کلیدی ایفا کند.
